품질 SAMSUNG 한화 SM481 칩 마운터 픽 앤 플래시 기계 38000CPH 0402 공장

SAMSUNG 한화 SM481 칩 마운터 픽 앤 플래시 기계 38000CPH 0402

Name: SAMSUNG 한화 SM481 칩 마운터 픽 앤 플래시 기계 38000CPH 0402
Brand: Shenzhen Wenzhan Electronic Technology Co., Ltd.
SKU: SM481
Price: 47887 USD
Availability: InStock

브랜드 이름

SAMSUNG/ HANWHA

제품 모델

SM481

원산지

한국

MOQ

1pcs

단가

47887$

지불 방법

T/T, Western Union, PayPal, 신용 카드

공급 능력

주 당 10 조각/조각

제품 상세정보

강조하다:

0402 픽 앤드 플레이스 기계

38000CPH 픽 앤 플래시 머신

한화 SM481 픽 앤 플래시 머신

Product Name: 삼성 SM481 픽 앤드 플레이스 기계

Model Number: SM481

Brand: 삼성

Alignment: 플라잉 비전+무대 비전

Package: 나무 케이스

Placement Speed: 38,000cph (최적)

Applicable Parts: 0402 (01005 인치) ~ □ 42mm (H15mm)

Delivery: UPS, DHL, FedEx, 주문으로

제품 설명

세부 사양 및 특징

SMT 실장기 SAMSUNG SM481 SMT 마운터 픽 앤 플레이스 머신 SM481 머신

삼성 SM481 머신은 인쇄 회로 기판(PCB)에 전자 부품을 효율적이고 정확하게 조립하도록 설계된 고속, 고정밀 표면 실장 기술(SMT) 픽 앤 플레이스 머신입니다. SMT 조립 공정에서 생산성, 정확성 및 유연성을 향상시키는 다양한 기능과 기능을 제공합니다.

사양	SAMSUNG-HANWHA SMT 픽 앤 플레이스 머신
모델	SM471	SM481	SM482Plus
정렬	플라잉 비전	플라잉 비전+스테이지 비전	플라잉 비전+스테이지 비전
스핀들	10 스핀들 x 2 갠트리	10 스핀들 脳 1 갠트리	6 스핀들 脳 1 갠트리
실장 속도	75,000CPH(최적)	38,000CPH(최적)	27,000CPH(최적)
실장 정확도	卤50um@+3 (표준 칩 기준)	卤40渭m@渭卤3蟽	卤40渭m@渭卤3蟽
적용 부품	칩 0402 ~ 14mm(H 12mm) IC, 커넥터(리드 피치 0.4mm) BGA, CSP(볼 피치 0.4mm)	0402 (01005인치) ~□42mm (H15mm)	0603 (0201인치) ~ □55mm (H15mm) 0402 (01005인치) (옵션), ~ L75mm 커넥터



보드 치수(mm)	50(L) x 40(W)~510(L) x 460(W)610(L)x 460(W)(옵션)	460(L) x 400(W) (표준)	460(L) x 400(W) (표준)
보드 치수(mm)	50(L) x 40(W)~510(L) x 460(W)610(L)x 460(W)(옵션)	최대 1,500(L) x 460(W) (옵션)	최대 1,200(L) x 510(W) (옵션)
피더 용량	120ea / 112ea(도킹 카트) (8mm 기준)	120ea / 112ea (도킹 카트)	120ea / 112ea (도킹 카트)
공기 소비량	0.5 ~ 0.7MPa(5 ~ 7kgf/cm2)
치수(L.D.H)	1,650 x 1,690x 1,485	1650脳1680脳1530	1650脳1680脳1458
질량(Kg)	약 1820	약 1655	약 1600

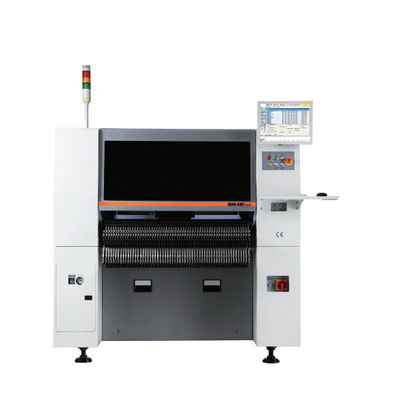

SAMSUNG 한화 SM481 칩 마운터 픽 앤 플래시 기계 38000CPH 0402 0

기능:

고속 실장: SM481 머신은 고속 부품 실장이 가능하여 특히 대량 생산에서 PCB의 빠르고 효율적인 조립을 가능하게 합니다. 고급 로봇 공학 및 제어 시스템을 활용하여 빠른 픽 앤 플레이스 작업을 수행하여 처리량을 최대화하고 생산 시간을 최소화합니다.
정밀 부품 실장: 이 머신은 실장 전에 부품을 정확하게 식별하고 정렬하는 정밀 비전 시스템을 통합합니다. 이를 통해 PCB에서 정확한 부품 방향과 위치를 보장하여 실장 오류를 최소화하고 조립된 보드의 품질을 향상시킵니다.
멀티 헤드 실장: SM481 머신은 여러 개의 실장 헤드를 갖추고 있어 여러 부품을 동시에 실장할 수 있습니다. 이 멀티 헤드 구성은 특히 부품 밀도가 높은 복잡한 PCB의 경우 생산 속도와 효율성을 더욱 향상시킵니다.
부품 호환성: 이 머신은 저항, 커패시터, 집적 회로(IC) 및 다양한 패키지 유형과 같은 표면 실장 장치(SMD)를 포함하여 광범위한 전자 부품을 지원합니다. 다양한 크기, 모양 및 방향의 부품을 처리하여 다양한 조립 요구 사항을 수용할 수 있습니다.
프로그래밍 가능한 제어: SM481 머신에는 작업자가 픽 앤 플레이스 위치, 부품 방향 및 속도 프로필과 같은 실장 매개변수를 정의하고 조정할 수 있는 프로그래밍 가능한 제어 시스템이 장착되어 있습니다. 이러한 유연성을 통해 특정 PCB 레이아웃 및 부품 요구 사항에 맞게 사용자 정의하여 실장 정확도와 생산성을 최적화할 수 있습니다.

사용법:

삼성 SM481 머신은 일반적으로 다음 단계가 포함된 SMT 조립 공정에 사용됩니다.

부품 로딩: 부품은 피더 또는 트레이에 로드된 다음 SM481 머신에 부착됩니다. 머신의 제어 시스템은 부품 유형을 식별하고 취급에 적합한 노즐을 선택합니다.
부품 픽업: 선택한 노즐은 진공 또는 기타 메커니즘을 사용하여 피더 또는 트레이에서 부품을 픽업합니다. 비전 시스템은 정확한 부품 정렬 및 방향을 보장합니다.
부품 실장: 노즐은 PCB의 지정된 위치에 부품을 정확하게 실장합니다. 제어 시스템은 PCB 레이아웃 및 부품 사양을 기반으로 정확한 실장을 보장합니다.
반복: 부품을 픽업하고 실장하는 프로세스는 PCB의 각 부품에 대해 반복되며, 멀티 헤드 구성을 활용하여 속도와 효율성을 향상시킵니다.
검사: 모든 부품이 실장되면 PCB는 조립의 정확성과 품질을 확인하기 위해 검사를 받을 수 있습니다.
