삼성 SMT SM320 SM321 SM421 SM431 픽 앤드 플레이스 기계

삼성 SMT SM320 SM321 SM421 SM431 픽 앤드 플레이스 기계
브랜드 이름
SAMSUNG
제품 모델
SM320 SM321 SM421 SM431
MOQ
1pcs
단가
21116$~28169$
지불 방법
T/T, Western Union, PayPal, 신용 카드
공급 능력
3000
제품 상세정보
Name: 삼성 SM320 SM321 SM421 SM431
Brand: 삼성
Model: 삼성 SM320 SM321 SM421 SM431
Specification: SMT 픽 앤 플레이스 머신
Condition: 원래의
Stock: 크기가 큰
Shipment: 시간을 엄수하는 출하
Warranty: 1년
Delivery: 요구된 것처럼 페덱스, 업, dhl
Package: 나무 케이스
제품 설명
세부 사양 및 특징
삼성 SMT SM320 SM321 SM421 SM431 픽 앤 플레이스 머신

SMT 픽 앤 플레이스 머신은 일반적으로 SMT에서 가장 중요하고 비싼 장비입니다. 그것은 전자 부품을 장착하는 장치입니다.PCB 전송 및 असर 조직드라이브 시스템, 위치 및 정렬 시스템, 피더, 광 인식 시스템, 센서 및 컴퓨터 제어 시스템.

제품 사용
  • 이름:삼성 SM320 SM321 SM421 SM431
  • 브랜드:SAMSUNG
  • 모델:삼성 SM320 SM321 SM421 SM431
  • 스펙트럼SMT PICK AND PLACE 머신
  • 상태:원본
  • 품질:최고 품질
  • 주식:큰
  • 지불:배송 전 T/T
  • 배송:정해진 시간에 배송
  • 보증:1년
  • 배달:페덱스, UPS, DHL, 필요에 따라
  • 패키지:목재 케이스
samsung sm431 기계
  • PCB 크기:460 x 460 (1PCB)
  • 패치 속도:21,000CPH
  • 구성 요소:0402mm 12mm로 칩
  • 피더:84pcs 8mm 피더
삼성 SM431 parameters
  1. 속도 55,000CPH (최고 상태)
  2. 듀얼-아름 Y-축 듀얼 세르보 드라이브 시스템
  3. 총 16 배치 머리
    고속 비행 이미지 인식 시스템
    - Components to adapt to: 0402mm □ 12mm에 칩
    - 장착 정확도: ± 50μm @ 3σ
  4. For new SM feeding system 새로운 SM 공급 시스템
    - 정지 없는 피더를 위해
    - for the rail way feeder 철도 도로 공급 장치
    -LED 디스플레이 피더 상태
  5. 듀얼 전송 시스템
    - 이중 전송 모드: 330 x 250 (2 PCB)
    - 단일 전송 모드: 460 x 460 (1PCB)
  6. 84 8mm 피더를 넣을 수 있습니다
  7. LCD display with front and rear operation LCD 디스플레이와 함께 앞과 뒷면으로 작동합니다
  8. 자동 입 변경 장치
  9. Windows XP 운영 체제
  10. 안전보장
  11. 키트
모델 SAMSUNG SM320
구성 요소 인식 모드 비행 비전 + 무대 비전
구성 요소 CHIP 1608 18500 CPH (IPC9850)
SOP 15000 CPH (IPC9850)
QFP 5500 CPH (IPC9850)
고정 카메라 비전 시스템 1.4 SEC/QFP208 (TRY SUPPLY STANDARD)
장착 정확성 CHIP/QFP ±50 18500cph/h
비행 비전

1005~22mmIC

(Option:0603~12mmIC/0402~7mmIC)
표준 스테이지 비전 (FOV 35) 32mmIC ((피치 0.4mmQFP/0.75mmBGA/~55mm(MFOV))
표준 스테이지 비전 (FOV 45) 42mmIC ((피치 0.5mmQFP/1.0mmBGA/~55mm(MFOV))
표준 스테이지 비전 (FOV 20) 17mmIC ((pitch 0.3mmQFP/0.5mmBGA) 미니 리드 피치 (QFP)
FOV10 0.3mm (QFP) /0.65mm (BGA) 미니볼 피치 (BGA)
FOV15 0.5mm (QFP) /0.75mm (BGA)
FOV25 0.5mm (QFP) /0.75mm (BGA)
최대.높이 H12mm (비행 카메라 표준)
H15mm (비행 카메라 표준)
PCB 크기 미니 사이즈: 50 (L) * 40 (W)

Max.size:460(L) * 400(W)

Option:510*460,640*510
PCB 두께 0.38mm-4.2mm
피더 quantity 120ea/112ea (Docking cart)
전원 공급 AC220/220/240V ((50/60HZ,3 PHASE) ((Option:340/380/415V)
공기 압축기 260 NI/MIN
무게 1800kg
차원 1650 L*1680 D*1530 H

인기 있는 SM320. 매우 유연하고 사용자 친화적인 기계와 매우 신뢰할 수 있습니다.각각 개별 조명으로 6 개의 완전히 다른 구성 요소를 비행기에 정렬 할 수 있습니다.위쪽으로 바라보는 카메라로 구성 요소를 0.4mm 리드 피치까지 배치할 수 있습니다.

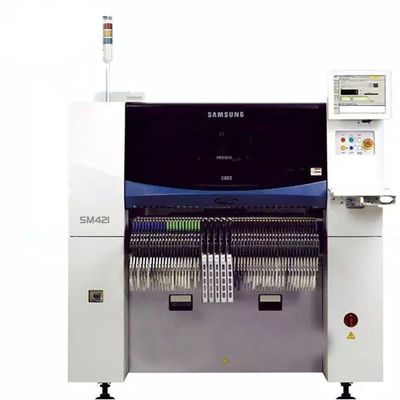

모델 이름 삼성 SM421
정렬

비행 비전 + 무대 비전

(If a large conveyor is installed, only one stage vision can be installed) 큰 컨베이어를 설치하면, 하나의 스테이지 비전을만 설치할 수 있습니다.
스핀들 수 6 스핀들 × 1 갱트리
배치율 비행 시력

칩 1608 21,000 CPH (IPC9850)

SOP 15,000 CPH (IPC9850)

QFP 5,500 CPH (IPC9850)
위치 정확성 칩/QFP

정확성: ±50@±3σ/칩

±30@±3σ/QF

(표준 칩을 기반으로)
구성 요소 비행 시력 0603 ~ 22mm IC

표준 스테이지 비전 (FOV35)

~32mm IC (리드 피치 0.3mm)

~55mm (MFOV)

선택적인 스테이지 비전 (FOV45)

~ 42mm IC (리드 피치 0.4mm)

~55mm (MFOV)

최대. 높이

H = 12mm (항공 카메라 표준)

H = 12mm (스테이지 카메라 표준)
보드 크기 최소 50 ((L) * 40 ((W)

싱글 레인 (최대)

400mm(L) * 400mm(W)

510mm(L) * 460mm(W) (선택)

610mm(L) * 510mm(W) (선택)

듀얼 레인 (최대) -

PCB 두께 0.38~4.2mm
피더 용량 120ea/112ea (Docking Cart)
유용성 힘 AC200 / 208 / 220 / 240 / 380 / 415V (50/60Hz, 3Phase)


맥스. 4.7kVA

공기 소비 00.5 ~ 0.7MPa (5.1 ~ 7.1kgf/cm2)


260N/min
질량 (kg) 약 1분680
외부 차원 (mm) 1650 (L) x 1,690 (D) x 1,535 (H)
삼성 SMT SM320 SM321 SM421 SM431 픽 앤드 플레이스 기계 0 삼성 SMT SM320 SM321 SM421 SM431 픽 앤드 플레이스 기계 1 삼성 SMT SM320 SM321 SM421 SM431 픽 앤드 플레이스 기계 2 삼성 SMT SM320 SM321 SM421 SM431 픽 앤드 플레이스 기계 3
smt pick and place machine 6 head smt421
  1. Pick-up-displace-position-placement 및 기타 기능
  2. 신속하고 정확하게
  3. 다른 크기의 pcb 보드를 사용할 수 있습니다.
  4. 생산 효율을 향상시키고 제조 비용을 줄입니다
다른 제품

우리 회사는 모든 종류의 SMT 기계와 관련 제품을 공급합니다:

  • SMT 장비 및 액세서리, 노즐, 피더, 피더 부품, 필터, 가이드, 테이프, 모터, 벨트, 실린더, smt 그레이스/유유, 센서 등.
  • 후지, 주키, 야마하, 삼성, 시멘스, 소니 등에 필요한 노즐과 피더, 부품은 모두 많이 있습니다.
