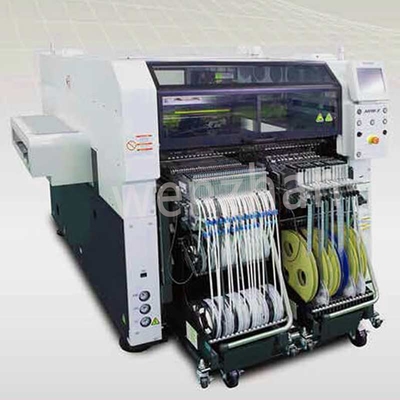

칩 마운터 머신 NPM WX WXS 픽 앤 플래시 머신
PM WX WXS 픽 앤 플라이스 머신은 표면 마운트 기술 (SMT) 조립 과정에서 사용되는 정교하고 효율적인 기계입니다.전자 부품을 인쇄 회로 보드 (PCB) 에 신속하고 정확하게 배치 하기 위해 설계 되었습니다.
PM WX WXS 픽 앤 플래시 머신의 주요 특징과 기능은 다음과 같습니다.
1고속 및 고 정밀 배치: 기계는 구성 요소를 빠르고 정확하게 배치 할 수 있으며 대용량 생산 환경에 적합합니다.
2비전 시스템 통합: PM WX WXS 기계는 정확한 구성 요소 정렬 및 검사, PCB에 구성 요소의 정확한 배치를 보장하는 비전 시스템을 갖추고 있습니다.
3다중 머리 배치 시스템: 기계는 다중 머리 배치 시스템을 갖추고 있으며, 동시에 여러 구성 요소를 선택하고 배치하여 생산성과 효율성을 향상시킵니다.
4다재다능한 부품 처리: PM WX WXS 기계는 저항, 콘덴서, IC, LED 및 기타 다양한 구성 요소 유형 및 크기를 처리 할 수 있습니다.다양한 조립 요구 사항에 다재다능합니다..
5사용자 친화적 인 인터페이스: 기계는 직관적 인 인터페이스로 장착되어 운영자가 배치 프로세스를 쉽게 프로그래밍하고 제어 할 수 있으며 운영 효율성을 최적화합니다.
PM WX WXS 픽 앤 플래시 머신을 사용하기 위해, 운영자는 먼저 PCB에 부품 유형, 크기, 지향 및 배치 위치를 포함한 부품 배치 데이터를 입력해야합니다.기계는 다음 배치 될 부품으로 로드, 그리고 PCB는 기계의 작업 영역에 배치됩니다.
조작자는 기계가 올바르게 캘리브레이트되고 부품이 올바르게 로딩되어 배치 오류가 발생하지 않도록 해야 합니다.운영자는 배치 프로세스를 감독하고 정확하고 일관된 부품 배치를 보장하기 위해 필요한 조정을합니다..
요약하자면, PM WX WXS 픽 앤 플라이스 머신은 PCB 조립 프로세스에서 자동 구성 요소 배치에 대한 신뢰할 수 있고 다재다능한 솔루션입니다.비전 시스템 통합, 멀티 헤드 배치 시스템 및 사용자 친화적 인 인터페이스는 다양한 SMT 조립 응용 프로그램에 훌륭한 선택입니다.
| 모델 아이디 | NPM-WX | NPM-WXS | |
| 모델 번호 | NM-EJM9D | NM-EJM2E | |
|
PCB
|
단차선 모드 | 패치 장착: L 50 × W 50 ~ L 750 × W 610 2 위치 장착: L 50 × W 50 ~ L 350 × W 610 |
|
|
2차선 모드
|
이중 전송 (배치): L 50 × W 50 ~ L 750 × W 300 이중 전송 (2 위치): L50 × W 50 ~ L350 × W 300 |
||
| 단일 전송 (배치): L 50 × W 50 ~ L 750 × W 590 단일 전송 (2 위치): L50 × W 50 ~ L350 × W 590 |
|||
| 전기원 | 3단계 AC 200, 220, 380, 400, 420, 480 V 3.0 kVA | 3단계 AC 200, 220, 380, 400, 420, 480 V 2.1 kVA | |
| 기압 소스 *1 | 미네0.5 MPa,200 L/min (A.N.R.) | ||
| 크기 (mm) | W 1 410 * 2 × D 2 570 * 3 × H 1 444 * 4 | ||
| 매스 | 2 740kg (주체에만: 옵션 구성에 따라 다릅니다.) |
2 660kg (주체에만: 옵션 구성에 따라 다릅니다.) |
|
| 배치 책임자 | 각 쪽에 1개의 머리가 (전면, 후면) | 1개의 머리 (후방 카메라는 선택) | |
|
구성 요소
|
녹화
|
테이프: 4 ~ 56 / 72 / 88 / 104mm | |
| 앞뒤 17 슬롯 피더 카트 사양: 최대 136 종류의 제품 (4, 8mm 테이프) | |||
| 스틱 | 앞뒤 17 슬롯 피더 카트 사양: 최대 32종류의 제품 (단발식) |
앞뒤 17 슬롯 피더 카트 사양: 최대 16종류의 제품 *5 (단발식) |
|
| 트레이 | 한 쪽 트레이의 사양: 최대24, 앞뒤 트레이 사양: 최대.48 | ||
| 배치 책임자 | 가벼운 무게 16개의 노즐 머리로 V2 1인당) |
가벼운 무게 8개의 노즐 머리로 1인당) |
4개의 노즐 머리로 1인당) |
3개의 노즐 머리로 V2 1인당) |
| 최대 속도 | 시속 43000mA (0.084 s / 칩) |
시속 23000cph (0.155 s / 칩) |
시속 8400cph (0,429 s / 칩) 7 800 cph (0.462 s / QFP 피더) 7 100 cph (0,507 s / QFP 트레이) *8 |
9 400 cph (0.383 s / 칩) 시속 7300cph (0.493 s / QFP 피더) 6 350 cph (0,567 s / QFP 트레이) *9 |
| 위치 정확성 (Cpk) |
±25μm/칩 | ±25μm/칩 ±40μm/QFP □12 mm 아래 ±25μm/QFP □12mm ~ □32mm |
±20μm/QFP | ±20μm/QFP |
| 부품 크기 (mm) |
0201 칩 *6*7 / 03015 칩 *6 0402 칩 *6 ~ L 6 × W 6 × T 3 |
0402 칩 *6 ~ L 45 × W 45 × T 12 또는 L 100 × W 40 × T 12 | 0603 칩 ~ L 120 × W 90 × T 40 또는 L 150 × W 25 × T 40 | 0603 칩 ~ L 120 × W 90 × T 40 또는 L 150 × W 25 × T 40 |
화면
화면
화면
화면
화면
화면
화면
