품질 뜨거운 판매 Smt 오븐 LED 컴팩트 용접 기계 조립 장비 리플로우 용접 기계 공장

뜨거운 판매 Smt 오븐 LED 컴팩트 용접 기계 조립 장비 리플로우 용접 기계

브랜드 이름

ODM

증명서

ISO CE

원산지

중국

MOQ

1pcs

단가

협상 가능

지불 방법

7042~14082$

제품 상세정보

강조하다:

50Mhz smt 재공류 오븐

ODM smt 재공류 오븐

50Mhz 재공류 용접 오븐

Certification: CE,ISO

Voltage: AC220V

Usage: SMT PCBA 생산을 위한 자동 운반 대류 리플로우 오븐

Current: 50/60MHz

Warranty: 1년

Product Name: 저렴한 SMT 6 구역 리플로우 오븐

제품 설명

세부 사양 및 특징

핫 세일 SMT 오븐 LED 소형 솔더링 머신 어셈블리 장비 리플로우 솔더 머신

국내 리플로우 솔더링 머신은 전자 제조 산업에서 중요한 장비로, 주로 표면 실장 장치(SMD)를 인쇄 회로 기판(PCB)에 솔더링하는 데 사용됩니다. 이 기계는 안정적인 전기적 연결을 보장하며 고품질 전자 어셈블리를 생산하는 데 필수적입니다.

기능:

가열 과정: 리플로우 솔더링 머신은 PCB에 적용된 솔더 페이스트를 녹이기 위해 제어된 가열 과정을 사용합니다. 가열은 일반적으로 여러 구역에서 수행되어 민감한 부품의 손상을 방지하기 위해 정밀한 온도 제어가 가능합니다.
솔더 페이스트 적용: 리플로우 전에 솔더 페이스트가 PCB 패드에 적용됩니다. 이 기계는 다양한 유형의 솔더 페이스트를 수용할 수 있어 다양한 부품 및 응용 분야와의 호환성을 보장합니다.
컨베이어 시스템: 이 기계는 PCB를 다양한 가열 구역으로 운반하는 컨베이어 시스템을 갖추고 있습니다. 이 연속적인 움직임은 한 번의 실행으로 여러 보드를 효율적으로 처리할 수 있도록 합니다.
냉각 단계: 솔더링 과정 후 PCB는 솔더 접합부를 굳히기 위해 급속 냉각되는 냉각 구역으로 들어갑니다. 이 단계는 강력하고 안정적인 연결을 보장하는 데 중요합니다.
품질 관리: 많은 리플로우 솔더링 머신에는 불충분한 솔더 또는 정렬 불량 부품과 같은 결함을 확인하기 위한 통합 검사 시스템이 포함되어 있어 품질 제품만 다음 제조 단계로 진행되도록 합니다.

모델	WZ-8820PC-LF	WZ-8810PC/LS-LF	WZ-8830PC/LS-LF
치수	500012001550mm	460010001550mm	460015001550mm
무게	1800kg	1200kg	1600kg
가열 구역 수	상단 8/하단 8
가열 구역 길이	3160mm	2800mm	2800mm
냉각 수량	상단 2/하단 2	상단 1/하단 1	상단 1/하단 1
공기 배출 요구 사항	10m³/min*2
전원 요구 사항	3상 380V 50/60Hz
시작 전력	36KW	32KW	48KW
작동 전력	7KW	6.5KW	8KW
가열 시간	약: 20분
온도 제어 범위	실온-320°C
온도 제어 모드	SSR 드라이브가 있는 PID 폐쇄 루프 제어(컴퓨터 + PLC)
온도 제어 정밀도	±1°C
PCB의 온도 편차	± 2°C
이상 알람	초고온 또는 저온 알람
PCB 최대 너비	50-500mm	50-450mm	50-600/700/800mm
가이드 레일 너비 범위	50-400mm	50-370mm	50-500/600/700mm
PCB 부품 높이	상단 30mm 하단 25mm
운송 방향	L-R (옵션: R-L)
운송 속도	0-1800mm/min
운송 높이	900±20mm
운송 가이드 레일 고정	전면 고정 (옵션: 후면 고정)
냉각 모드		강제 풍냉
PCB 운송 모드	체인 + 리본	체인 (체인 옵션)	체인 (체인 옵션)

사용 설명:

설정: 깨끗하고 제어된 환경에 리플로우 솔더링 머신을 배치합니다. 필요한 모든 연결 및 재료가 준비되었는지 확인합니다.
PCB 로드: PCB를 컨베이어 시스템에 배치하여 제대로 정렬되고 고정되었는지 확인합니다.
설정 구성: 제어판을 사용하여 솔더 페이스트 사양에 따라 온도 프로파일, 컨베이어 속도 및 시간 설정을 입력합니다.
리플로우 과정 시작: 기계를 활성화하고 가열 및 냉각 단계가 계획대로 발생하는지 모니터링합니다.
정기 유지 보수: 기계가 효율적이고 안정적으로 작동하도록 정기적인 점검 및 유지 보수를 수행합니다.

응용 분야:

국내 리플로우 솔더링 머신은 다음 분야에서 널리 사용됩니다:

소비자 전자 제품: 스마트폰, 태블릿, 컴퓨터와 같은 장치 조립용.
자동차 전자 제품: 전자 제어 장치 및 센서 생산에 사용.
의료 기기: 중요한 의료 장비의 부품 솔더링에 사용.

국내 리플로우 솔더링 머신은 다양한 응용 분야에서 고품질 솔더 접합부와 안정적인 전자 어셈블리를 보장하는 데 필수적입니다.

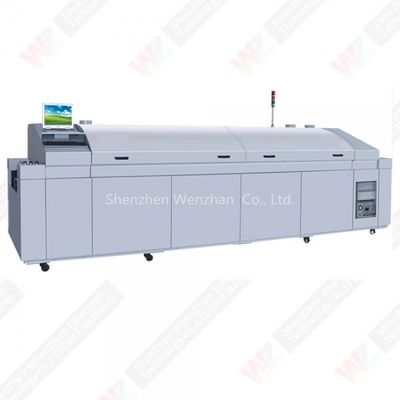

뜨거운 판매 Smt 오븐 LED 컴팩트 용접 기계 조립 장비 리플로우 용접 기계 0

뜨거운 판매 Smt 오븐 LED 컴팩트 용접 기계 조립 장비 리플로우 용접 기계 1

뜨거운 판매 Smt 오븐 LED 컴팩트 용접 기계 조립 장비 리플로우 용접 기계 2

뜨거운 판매 Smt 오븐 LED 컴팩트 용접 기계 조립 장비 리플로우 용접 기계 3
