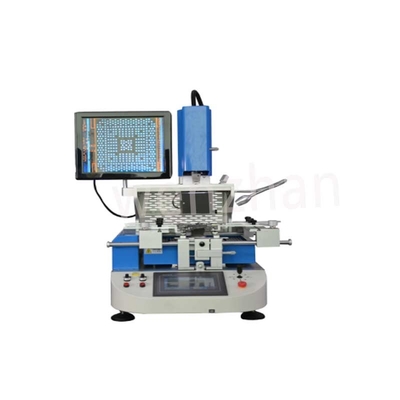

SMD 재작업 스테이션 용접 장비 BGA 재작업 스테이션

BGA 리워크 스테이션은 볼 그리드 어레이(BGA) 부품을 리워크하기 위해 전자 제조 산업에서 사용되는 특수 장비입니다. 인쇄 회로 기판(PCB)에서 BGA 부품을 제거하고 교체할 수 있어 수리 및 수정이 가능합니다.

BGA 리워크 스테이션은 히터, 온도 제어 시스템, 현미경 및 진공 시스템을 포함한 여러 주요 구성 요소로 구성됩니다. 히터는 BGA 부품과 PCB를 가열하여 솔더를 녹여 부품을 쉽게 제거할 수 있도록 합니다. 온도 제어 시스템은 온도가 정확하고 정밀하게 제어되도록 하여 과도한 열로 인해 부품이나 PCB가 손상될 위험을 최소화합니다. 현미경은 리워크 과정에서 BGA 부품을 검사하고 정렬하는 데 사용됩니다. 진공 시스템은 리플로우 과정에서 BGA 부품을 제자리에 고정하고 부품과 PCB 간의 적절한 연결을 보장하는 데 사용됩니다.

BGA 리워크 스테이션의 기본 원리는 리플로우 솔더링 공정입니다. BGA 부품은 부품 아래의 솔더 볼을 사용하여 PCB에 부착됩니다. 리워크 과정에서 BGA 리워크 스테이션은 부품과 PCB를 특정 온도로 가열하여 솔더를 녹여 부품을 쉽게 제거할 수 있도록 합니다. 부품을 제거한 후 PCB의 솔더 패드를 청소하고 교체 부품을 준비합니다.

BGA 리워크 스테이션 교체 부품은 현미경을 사용하여 PCB의 솔더 패드에 정렬하여 정확한 위치를 보장합니다. 정렬되면 부품을 PCB에 놓고 다시 가열합니다. 솔더가 리플로우되어 부품과 PCB 사이에 강력하고 안정적인 연결이 생성됩니다. 진공 시스템은 리플로우 과정에서 부품을 제자리에 고정하여 적절한 정렬을 보장하고 부품의 움직임을 방지하는 데 도움이 됩니다.

전체 과정에서 부품이나 PCB 손상을 방지하기 위해 정확하고 제어된 온도를 유지하는 것이 중요합니다. 과도한 열은 열 응력을 유발하여 부품 또는 PCB 고장으로 이어질 수 있습니다. BGA 리워크 스테이션의 온도 제어 시스템은 리워크 과정 전체에서 온도가 신중하게 조절되도록 하여 손상 위험을 최소화합니다.

결론적으로, BGA 리워크 스테이션은 PCB에서 BGA 부품을 제거하고 교체하는 데 사용되는 특수 장비입니다. 리플로우 솔더링 공정을 사용하고 히터, 온도 제어 시스템, 현미경 및 진공 시스템과 같은 다양한 구성 요소를 통합합니다. 이 스테이션을 사용하면 전자 제조 산업에서 BGA 부품을 효율적이고 정확하게 리워크하여 수리, 업그레이드 또는 수정을 수행할 수 있습니다.

• 자동 및 수동 작동 시스템
• 5백만 CCD 카메라 광학 정렬 시스템 마운트 정밀도: ±0.01mm
• MCGS 터치 스크린 제어
• 레이저 위치
• 수리 성공률 99.99%

• 8 세그먼트 온도는 동시에 설정할 수 있으며, 수천 개의 온도 곡선 그룹을 저장할 수 있습니다.
• PCB 하단에 대면적 IR 히터 예열을 하여 작업 중 PCB 변형을 방지합니다.
• 고정밀 K형 열전대 폐쇄 루프 제어 및 PID 매개변수 자동 설정 시스템을 채택하여 온도 정밀도 제어 ±1℃;
• 다양한 종류의 티타늄 합금 BGA 노즐을 제공하여 360도 회전하여 쉽게 설치할 수 있습니다.

• 공기 배출구 설계는 초점 가열을 보장하여 성공률을 효과적으로 높입니다.
• 상부 공기 리플로우는 조절 가능하며 모든 칩에 적합합니다.
• 노즐은 다른 칩에 대해 다른 크기를 갖추고 있습니다.
