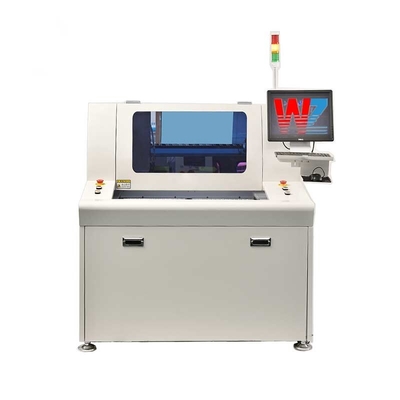

고 정밀 PCB 디패널링 커터 오프 라인 멀티 블레이드 자동

Name: 고 정밀 PCB 디패널링 커터 오프 라인 멀티 블레이드 자동
Brand: Shenzhen Wenzhan Electronic Technology Co., Ltd.
SKU: Y-S168CS1
Price: 1,550.00 USD
Availability: InStock

제품 모델

Y-S168CS1

원산지

중국

MOQ

1pcs

단가

협상 가능

지불 방법

T/T, Western Union, PayPal, 신용 카드

공급 능력

3000

제품 상세정보

강조하다:

멀티 블레이드 PCB 디패널링 커터

오프라인 PCB 탈판 절단기

고 정밀 PCB 분해 장비

Product Name: 오프라인 멀티 블레이드 자동 PCB Depaneler 기계

MODEL: Y-S168CS1

Dimension(L*W*H): 1270mm*1200mm*1850mm

Single Table Cutting Range: 330MM*360MM*50MM

Principal Axis: XONJE/Kavos(선택 사항)

Spindle Tool: 직경 0.8mm~3mm

Air Pressure: 5kg/cm2

Machine Weight: 700kg

제품 설명

세부 사양 및 특징

고정밀 오프라인 멀티 블레이드 자동 PCB Depaneler 기계 PCB 절단기 분리기 Depanelizer

Y-S168CS1Depanelizer 시리즈는 주로 밀링 커터의 고속 작동, 이중 플랫폼 4축 서보 드라이브를 사용하여 사전 프로그래밍된 경로에 따라 다중 연결된 PCB를 분리하고 수동 차단 또는 V-CUT 또는 푸시 절단 결함, 응력 손상을 대체하고 제품 품질을 개선하며 폐기율을 줄입니다. 기계는 인간-컴퓨터 인터페이스와 AC 서보 모터를 채택합니다.

WIN7 시스템 운영 인터페이스. 절단 경로를 가르치고 편집하기 위해 고화소 CCD 제작 프로그램을 사용합니다. 단일 단계로 수정하고 시뮬레이션할 수 있습니다. 두 개의 서보 이동 플랫폼을 사용합니다. 상부 기판과 하부 기판의 PCB 교환 장치로서 기계의 유휴 시간을 효과적으로 줄여 생산 효율성과 품질을 향상시킬 수 있습니다. 소프트웨어에는 MAKE 보상, 동일한 작업대 복제, 이중 작업대 복제가 있으며 보다 정확한 프로그래밍을 위해 대형, 중형 및 소형 3개의 창이 장착되어 있으며 원래 대상을 기반으로 직사각형 프레임을 추가하고 프로그래밍이 보다 직관적이고 정확하며 MAKE 기하학적 정렬이 자동으로 캡처됩니다. 두 테이블은 매개변수와 완전히 독립적입니다. 전통적인 3축 기계에 비해 반응이 더 빠르고, 매개변수가 더 독립적이며, 효율성이 더 높고, 절단 정확도가 더 보장됩니다.

시각 시스템:

고화소 컬러 CCD 및 대형 배율 렌즈는 프로그램 교육 및 편집 시뮬레이션 기능을 지원할 수 있습니다. 자동 MARK 위치 조정 및 수정 시스템은 절단 정확도를 향상시키고 보드가 제자리에 있지 않아 보드가 손상되는 것을 방지합니다. 왼쪽, 오른쪽 프로그램을 복사하고 모델을 전환하는 것이 더 빠릅니다. 1D/2D 바코드 판독을 구현하고 저장 또는 업로드하는 옵션 바코드 판독 기능으로 추적성 및 디지털 관리에 편리합니다.

고속 스핀들:

수입 고속 스핀들은 업계 고급 스플리터에 널리 사용되는 독일 SycoTec(Kavo) 스핀들 모터를 사용합니다. 스핀들은 빠른 속도(60000rpm/min), 긴 수명, 편리한 조립 및 분해, 버 및 결함이 없는 매끄러운 절단면을 갖추고 있습니다. 또한 오리지널 SycoTec 4424 스핀들 주파수 변환기가 장착되어 있어 스핀들 모터의 수명이 길어지고 절삭 토크가 높아지며 온도 상승 효과가 가장 낮습니다.

Y-S168CS1기술적인 매개변수
프로젝트	기술적인 매개변수
XYUZ 동작 범위	875MM620MM50MM*50MM
단일 테이블 절단 범위	420MM520MM50MM
리드 스크류/가이드 레일	HIWIN 스크류 가이드
위치 정확도	±0. 01mm
서보 시스템	4축 서보 모터
주축	XONJE/Kavos(선택 사항)
스핀들 주파수 변환	고속 주파수 변환기
스핀들 속도	2000rpm/분~60000rpm/분
스핀들 도구	0.8mm~3mm
제어 호스트	산업용 컴퓨터
절단 속도	1mm/초~100mm/초
절단 기능	직선, 호, 원을 절단할 수 있습니다.
정전기 처리	정전기 제거기
먼지 수집 모드	선택적인 하부 먼지 수집 또는 상부 먼지 수집
코드 스캐닝 MES 기능	지원(선택사항)
집진기 크기	1050mm800mm550mm
전원 공급 장치 전원	삼상5선 380v 3kw(집진기 포함)
공기압	5kg/cm2
기계 크기	1270mm1200mm1850mm
기계 중량	700kg
