품질 마모 저항성 SMT AOI 기계 GKG G3 G5 PCB 테스트 장비 공장

마모 저항성 SMT AOI 기계 GKG G3 G5 PCB 테스트 장비

브랜드 이름

GKG

제품 모델

원산지

광둥, 중국

MOQ

1pcs

단가

협상 가능

지불 방법

T/T, 웨스턴 유니온, 페이팔, 신용 카드

공급 능력

주 당 10 조각/조각

제품 상세정보

강조하다:

GKG G3 SMT Aoi 기계

착용 저항성 SMT Aoi 기계

GKG G3 PCB 테스트 장비

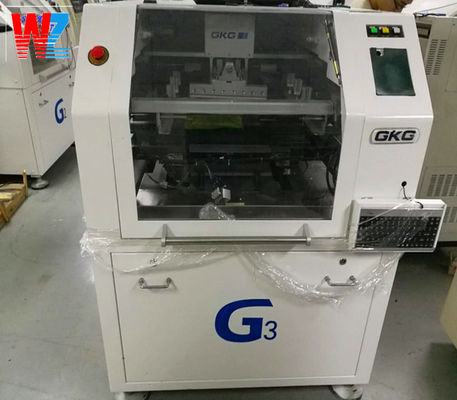

Product Name: GKG G3 AOI 기계

Model Number: G3

Quality: 맨 위

Package: 나무 케이스

Condition: 새로운

Type: SMT 기계

Brand: GKG

Delivery: Ups, dhl, fedex를 주문하세요.

제품 설명

세부 사양 및 특징

착용 - 저항하는 SMT AOI 기계 GKG G3 G5 PCB 테스트 장비

이름:: GKG AOI 기계
상표:: GKG
모델:: GKG G3 AOI 기계
사양:: GKG G3 AOI 기계
상태:: 원본/복사본
품질:: 최고 품질
재고:: 크기가 큰
지불:: L/CT/TD/P 서부 동맹 페이팔 머니 그램 및 기타
선적:: 3일 후
보증:: 1년
배달:: 페덱스, ups, dhl, 필요에 따라
패키지:: 거품을 가진 판지 상자는 보호합니다

G5는 완전 자동 인쇄 머신 비전의 높은 정확성과 높은 안정성을 의미하며, SMT 업계에서 뒤따르는 GKG는 국제 선도적인 기술 동기식 비전, 고해상도의 시각 처리, 전송 시스템의 고정밀, 서스펜션 적응형 스크레이퍼를 갖춘 차세대 완전 자동 인쇄 기계 생산의 개발 추세입니다.

사양 :

GKG 시리즈 고정밀 자동 솔더 페이스트 프린터는 SMT 산업의 고정밀 강철 메쉬 인쇄 또는 스텐실 인쇄용으로 설계되었습니다.

인쇄 PCB 크기: 50mm x 50mm ~400x340mm;

PCB 두께 : 0.4mm ~ 6mm

FPC 두께: ≤0.6mm(지그 제외)

마모 저항성 SMT AOI 기계 GKG G3 G5 PCB 테스트 장비 0

완전히 새로운 3세대 스텐실 X 빔 구조, 솔더 페이스트 작업자 추가, 더욱 편리하고 정확한 배치 강철망 추가, 새로운 유형의 토크 X 빔, 솔더 페이스트 및 먼지 증착 문제 해결, 기계 수명 연장;
압력 장치로 확장 가능하며 PCB 인쇄의 쉬운 변형을 고려하여 태블릿을 만들 수 있으며 잠시 동안 압력을 사용할 필요가 없습니다. 제품의 유연한 사용에 따라
전체 기계는 수입된 자체 윤활 가이드 레일을 사용하며 가이드 레일은 윤활유를 추가할 필요가 없으며 5년 이내에 가이드 무료 유지 보수가 필요하지 않습니다.
미국 HAYDON 선형 모터의 X Y1 Y2, 일본 정밀 드라이브 나사, 자체 윤활 가이드 레일, 정확성 보장
자동으로 찾는 넷 프레임 Y는 자동 스텐실 대위법을 신속하게 실현할 수 있습니다.
인쇄 헤드의 안정성을 보장하기 위해 인쇄 과정에서 고강도 강철을 사용하는 곡선 블레이드 빔; 독특한 탄성 유지 장치인 플로팅형 스크레이퍼 시스템은 스크레이퍼 낙하 공정 스텐실 및 스크레이퍼에서 매우 우수한 보호 기능을 제공합니다.

목		매개변수
반복 위치 정확도		±0.01mm(테스트 데이터 및 방법 이용 가능)
인쇄 정확도		±0.025mm(테스트 데이터 및 방법 사용 가능)
인쇄 속도 / 사이클 시간		<8초(인쇄 및 청소 제외)
제품 전환		<5분
스크린 스텐실 크기/최소-최대		737mm X737mm
스크린 스텐실 크기/두께		20mm ~ 40mm
PCB 크기/최소-최대/두께		50X50mm-400X370mm/0.4~6mm
PCB 뒤틀림 비율		<1%(대각선 길이 기준)
보드 크기의 바닥		15mm(표준 구성), 25mm
보드 크기의 가장자리		3mm
컨베이어 높이		900±40mm
컨베이어 방향		왼쪽-오른쪽; 오른쪽-왼쪽; 왼쪽-왼쪽; 오른쪽-오른쪽
컨베이어 속도		100-1500mm/초 프로그래밍 가능 제어
보드 포지셔닝	지원 시스템	자석핀/측면지지블록/플렉시블 자동핀(옵션)
보드 포지셔닝	클램핑 시스템	엘라스틱 사이드 클램핑/진공노즐/확장형 Z방향 테이블 세팅
프린트 헤드		2개의 독립적인 전동식 프린트헤드
스퀴지 속도		6~300mm/초
스퀴지 압력		0-10kg 소프트웨어 제어(폐쇄 루프 압력 피드백), 압력 값 표시
스퀴지 각도		60°(표준)/55°/45°
스퀴지 유형		스틸스퀴지(표준형), 고무스퀴지, 기타 스퀴지는 주문 제작됩니다.
강철 메쉬 분리 속도		0.1~20mm/sec 프로그래밍 가능 제어
청소방법		건식, 습식, 진공식(세척 방법의 프로그래밍 가능한 조합)
테이블 조정 범위		X:±3mm; Y:±7mm θ:±2°
기준점 유형		기준점, 본딩 패드/스텐실 홀의 표준 기하학적 형상
카메라 시스템		상향/하향 비전 시스템용 단일 디지털 카메라
공기의 압력		4~6Kg/cm2
공기 소비량		약 0.07m3/분
제어 방법		PC 제어
전원공급장치		AC:220±10%,50/60HZ 1Φ 1.5KW
기계 크기/무게		정확히 모델에 따라 다름
작동 온도		-20°C ~ +45°C
작동 습도		30%~60%
